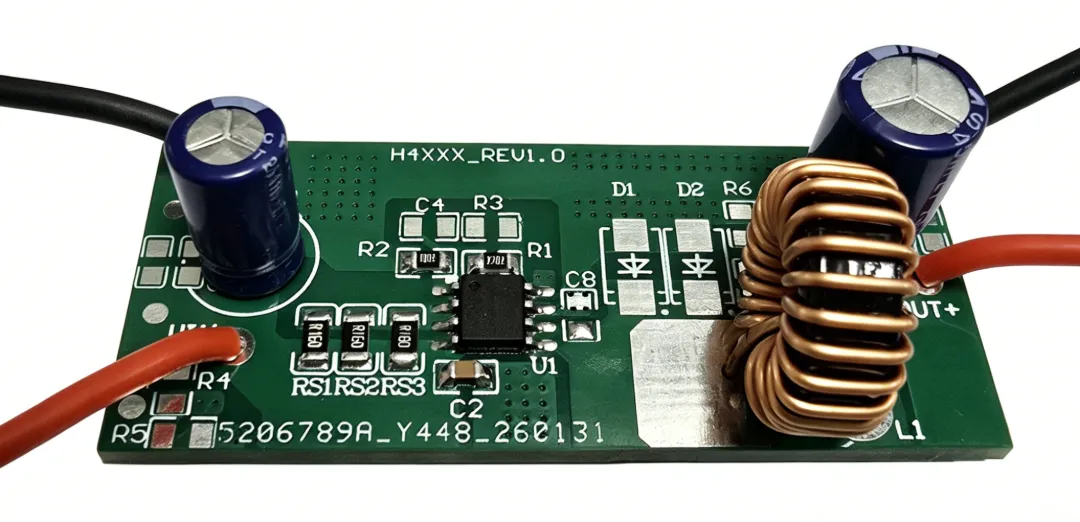

拆解一块电源板，我发现了40V同步降压芯片的选型真相-H4022 低功耗 高效率 EN脚

它采用先进的工艺，集成了上下管功率MOSFET，无需外置肖特基二极管，在保证高耐压的同时，实现了更高的效率、更小的尺寸和更低的成本。

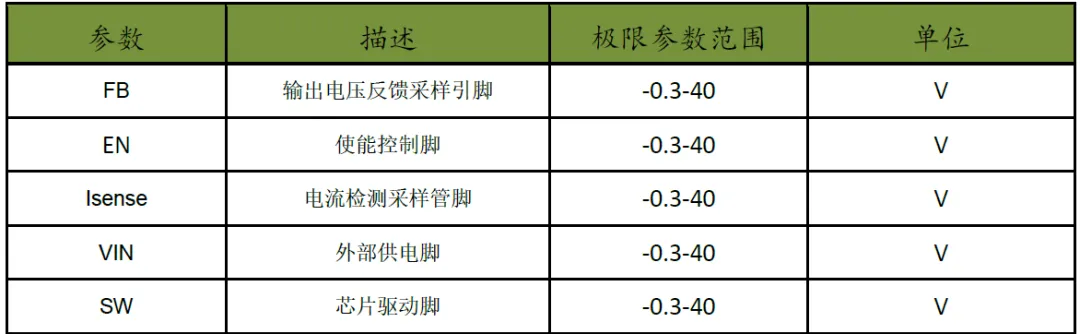

1. 全管脚40V 耐压，皮实耐抗，裕量充足

传统高耐压芯片往往只做到输入脚 40V 耐压，而其他引脚（如 EN、FB、SW 等）的耐压通常只有 6V-12V。任何一个耐压不足的脚位，都可能导致芯片异常。

我们这款H4022，实现了真正意义上的全管脚 40V 耐压。从 VIN 到 EN 到 FB，每一个引脚都能承受高达 40V 的持续电压冲击，彻底消除了设计中的所有耐压盲区，留足裕量，皮实耐抗。

2. 同步整流架构，效率高达 95%以上

相比传统的异步降压方案，H4022 集成了低导通电阻的上下管MOSFET，大幅降低了导通损耗，无需外置肖特基二极管，外围更加简洁

高效率意味着更低的发热，无需大面积散热片，大大减小了 PCB 尺寸，同时提高了产品的可靠性和使用寿命。

3. 完善的保护功能，全方位保障安全

H4022 内置了全套的保护机制，无需额外增加保护电路：

• 输出短路保护(SCP)：打嗝模式保护，故障解除后自动恢复

• 过热保护(OTP)：芯片结温超过135℃时关断，降温后自动重启

•   欠压锁定(UVLO)：输入电压低于3.5V时关断，防止电池过放

这些保护功能不仅能保护芯片本身，还能有效保护后端的设备，避免因电源故障导致的设备损坏。

4. 低待机功耗，EN脚拉低不耗电

H4022把EN脚拉低，芯片就进入待机模式，这时候功耗uA级别，基本上不费电。

EN脚悬空或接高电平，正常输出。EN脚接低电平，关断输出。

5. 优异的 EMI 性能，轻松过认证

H4022采用固定频率 PWM 控制模式，开关边沿经过优化处理，同时内置了频率抖动功能，开关频率170KHz，具有良好的EMI特性。

1、输出电压设定方式

针对输出电压的配置，可通过外部搭建的电阻分压网络来设定目标输出电压。

计算公式：

2. 过流保护 (OCP) 的设置

我司H4022 内置短路保护功能，同时支持通过外部电阻设置过流保护阈值。

设置方法：

在ISEN 引脚和 VIN 引脚之间连接一个电流检测电阻(RCS)。

过流保护阈值：

H4022采用高端电流检测输入采样，相对输出端采样，重载时电流检测电阻功耗更低，整体效率更高

3、电感选择

电感值可以根据以下公式计算:

ΔIL 为电感纹波电流，选择电感的纹波电流为最大输出负载电流的30%。

从上面我们可以看出，该电路设计简单，外围简洁。醒夏日多

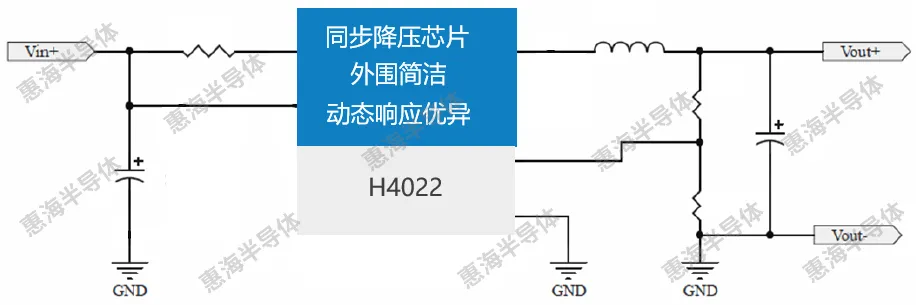

典型应用电路（12V/3A 输出）

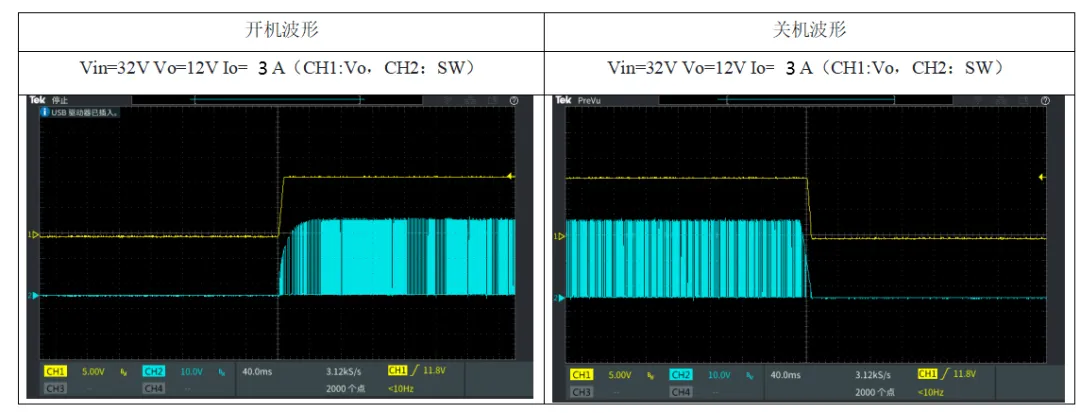

1. 开关机波形测试

从波形图可以清晰看到，H4022展现了近乎完美的开关机特性：

启动过程：输出电压从 0V 开始平滑线性上升，无任何过冲，精准达到 12V 额定值

关机过程：输出电压平稳下降，无下冲和振荡。

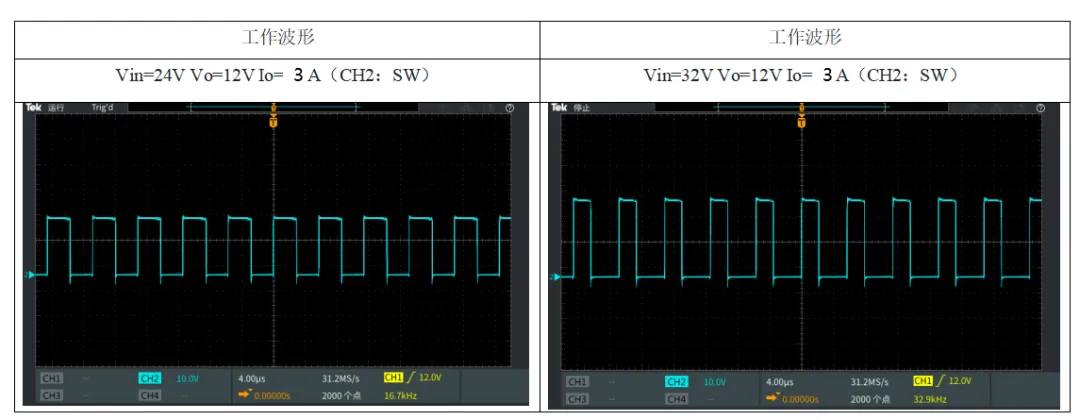

2.正常工作测试

开关波形干净整洁，无大小波，无明显振铃。

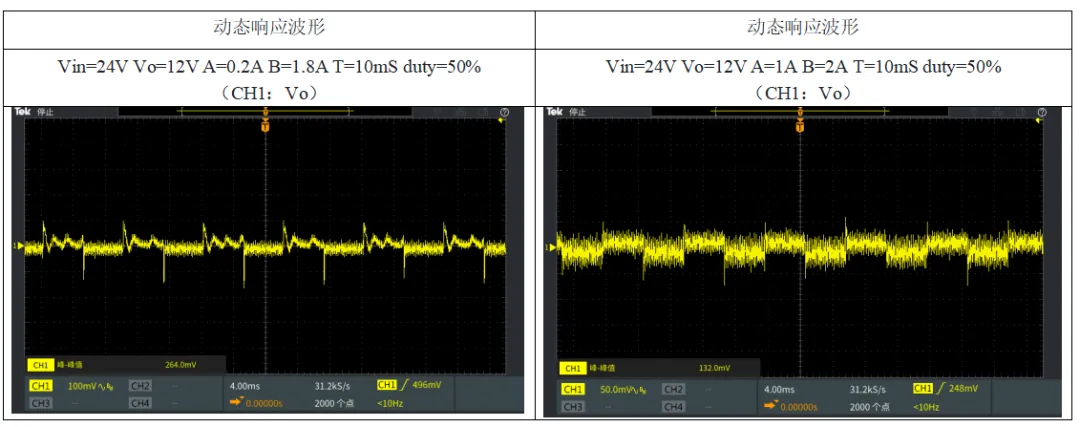

3. 动态响应波形测试

优异的动态响应特性：负载从轻载至满载阶跃变化时，输出电压跌落幅值低，恢复时间短，且无过冲与振荡现象。

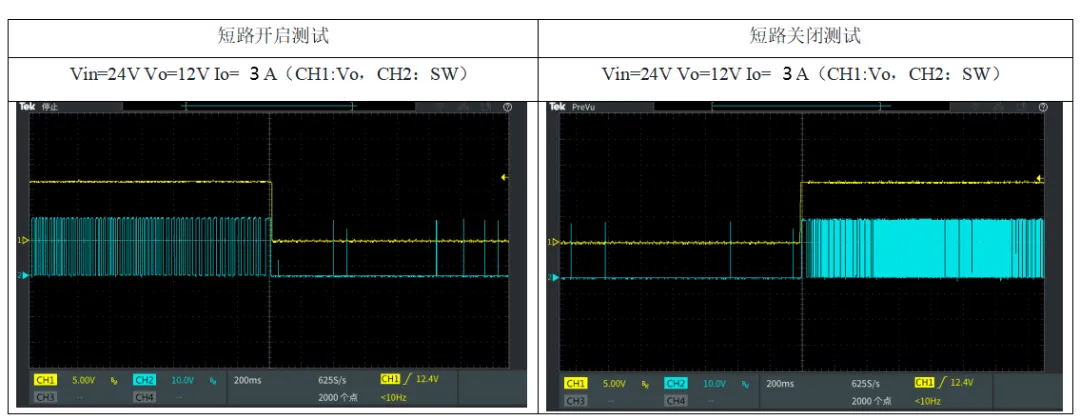

4. 短路保护测试

芯片带短路保护功能，故障移除后，能恢复正常输出

从测试结果来看，这颗芯片在40V耐压的低压大电流输出的场景下，稳定性和可靠性都非常优异。

H4022 是一款集成度很高的同步降压 DC-DC 控制器，支持 40V 宽输入电压范围，最大输出电流可达 4A。芯片内置功率 MOS 管，采用紧凑型封装设计，大幅简化了外围电路，有效降低了 BOM 成本和 PCB 占用面积。

该方案广泛适用于各类通用电源板、快充适配器、投影仪供电系统以及工业控制设备等多个领域。如果您正在开发相关项目，强烈建议将 H4022 纳入选型考虑，也欢迎联系我们申请免费 Demo 板进行实际性能测试与验证。

以上就是今天的全部内容，我们下期再见！
