应用于高功率机器视觉闪光灯的LED驱动器介绍

应用于高功率机器视觉闪光灯的LED驱动器介绍：

系统软件应用十分短的强光照闪动来造成用以各种各样数据处理方法运用的快速图象。比如，迅速挪动的输送带根据机器视觉技术系统软件开展迅速标识和缺陷检测。红外线和激光器LED闪光灯常见于短程和健身运动检验机器视觉技术。

防护系统传出快速、无法发觉的LED闪光灯来检验健身运动，捕捉和储存性影象。全部这种系统软件都存有的一个挑戰，即造成高的电流和短期内（分秒）LED照相机闪亮波型，这种波型有可能散掉在长时间内，比如100 ms到1 s之上。造成间距长时间的短时间LED闪亮波形并非易事。当LED（或LED串）的驱动器电流升高到1 A之上，而且LED打开時间减少到几分秒时，挑戰难度系数进一步增加。

很多具备快速PWM工作能力的LED驱动器很有可能没法合理解决较长关断時间和短期内的高电流，而又不减少适度解决快速图象需要的波形品质。LED闪光灯幸运的是有H72XX快速LED驱动器能为达到2 A的LED串出示机器视觉技术照相机闪光灯，关断時间能够长达1s、1小时、1天或更长期。

H72XX的照相机闪光灯作用容许其维持输出电容和操纵环城路电池充电情况，就算是在长关断時间内。对输出和操纵环城路电容的情况开展取样后，H72XX再次在长关断期内对这种元器件开展涓流充电，以赔偿一般 都是会有的漏电流，而它是别的LED驱动器未作考虑到的。H72XX的特有闪亮技术性能够拓展，驱动器能够串联以出示高些的LED闪亮电流。需要的闪亮样子和一致性维持不会改变。

机器视觉技术系统软件的LED闪光灯规定远远地高过规范PWM变光驱动器能够做到的规定。换句话说，大部分LED驱动器设计方案用以在少100 Hz的PWM頻率下出示PWM调光泽度操纵。这是由于，若頻率较低，就算LED波型是正方形且可反复的，人的眼睛见到的也是令人厌恶的闪动或闪频。在100 Hz时，基础理论较大关断時间约为10 ms。在10 ms关断時间内，假如设计方案恰当，LED驱动器会损害非常少输出电容正电荷，使其在大概同样的情况下运行操纵环城路，进而完毕后一个PWM通断单脉冲。

电感器电流和下一个LED PWM通断单脉冲的快速响应和陡坡升高能够迅速且可反复，而且开机时间短。较长关断時间（頻率小于100 Hz时）很有可能会造成输出电容因走电而损害正电荷，进而使LED再次打开时没法快速响应。串联LED驱动器以出示高些电流LED驱动器当做电流源，调整根据发光二极管传出的电流。电流仅沿单一方位流入输出，因而可将好几个LED驱动器串联起來，其电流归纳后根据负荷。电流源不用预防电流根据一个转化器反方向流动性，也不用担忧输出不配对。另一方面，电压调节器自身并不善于均流。假如他们都尝试将输出工作电压调整到某一点，而且其意见反馈互联网存有微小差别，则控制器很有可能会消化吸收反方向电流。LED驱动器会维持其输出电流不会改变，不管别的驱动器是不是出示附加电流并归纳在输出负荷上。这促使串联LED驱动器比较简单。

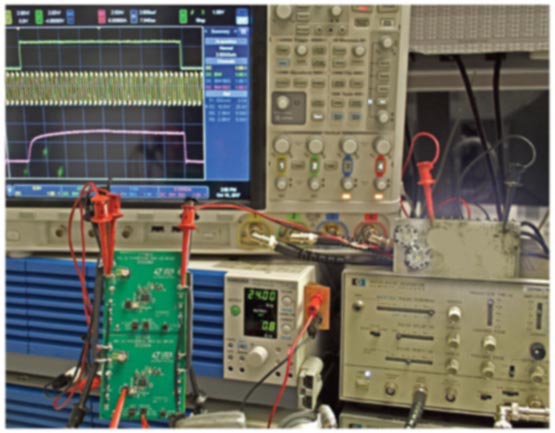

2个串联H72XX LED驱动器组成的LED闪光灯系统软件能以3 A高效率驱动器4个LED，10μs短脉在机器视觉技术系统软件所界定的很长期内内冲开起来。在PWM通断時间内，每一个H72XX转化器造成总串电流的一半；在PWM关断時间内，转化器关掉并储存其输出情况。关断時间可短能长，对闪亮波型的可重复性沒有危害。

在长关断期内，串联照相机闪光灯运用基本上与单独转化器一样简易。转化器观查最后一个PWM通断单脉冲完毕时的共享资源输出工作电压，让输出电容电池充电至该情况并维持，即便在长关断時间内也这般。每一个转化器将其PWM MOSFET与共享资源负荷断开，并向其输出电容供货电流以赔偿泄露的动能，使该电容电池充电至贴近最终工作电压情况并维持。这种电容在长关断時间内产生的一切泄露都能够根据小量保持电流来赔偿。时下一个PWM通断单脉冲逐渐时，每一个转化器的PWM MOSFET通断，输出电容以与最后一个单脉冲基本相同的情况运行，不论是历经了10 ms或是一整天。
