基于H6215L的POE供电应用方案

      POE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下,在为一些基于IP的终端(如IP电话机、无线局域网接入点AP、网络摄像机等)传输数据信号的同时,还能为此类设备提供直流供电的技术。POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作,最大限度地降低成本。





随着POE供电设备的日益普及,一大批采用POE标准的产品相继面市,此类设备通常主要包括IP语音通信(VoIP)电话、网络摄像机和无线接入点(AP)等。POE在商业和工业市场上已得到广泛应用,目前正在进入消费产品市场。




【POE供电方案的痛点】


POE供电方案典型参数:48-58V转3.3V2A,12V1A,12V2A

目前市场上很多POE供电的方案,耐压不高,不能直接做3.3V输出(需要先降到5V或者12V后面用LDO再次降压,成本很高),且加LDO不能做大电流。针对这些POE应用的痛点,惠海半导体推出高耐压降压恒压芯片H621XL系列,可以满足各类POE供电的应用,同时可以搭配HG160N10LS作为协议MOS管使用。


【更多型号选择】


注:H6211L/H6211S搭配外置MOS常用的型号有:HG160N10LS、HC160N10LS


     【H6215L产品特点

1、内置100V高压MOS

2、输出电压低至3.3V(典型3.3V/5V/12V输出)

3、典型的2A持续电流及4A峰值瞬间电流

4、良好的动态响应,输出电压精度高

5、输出线损电压补偿

6、高工作转换效率,抗干扰能力强

7、内置软启动,启动无过冲

8、带多种保护功能:过温保护(OTP)开路保护(OVP)短路保护(SCP)过流保护(OCP)


H6215L应用指南

H6215L 是一款兼容宽压输入范围的开关降压型 DC-DC 控制器,支持输入电压高达85V。芯片采用固定频率的PWM 峰值电流模式控制方式,具有超快响应速度及优异线性电压和负载调整率。设定了典型频率130KHz,轻载时会自动降低开关频率以获得高的转换效率。H6215L 内部集成了软启动、过流保护、过温保护及输出短路保护等功能,大大的提高系统可靠性。H6215L 还增加了输出线损补偿特性,可以使用在带长线时保证输出 电压的线性度。H6215L 简化供电电路和电压采样电路,现只需极少的外围器件即可达到优异的恒压特性,让系统成本变更低。作为降压式BUCK 拓补结构,输出电压应小于输入电压。

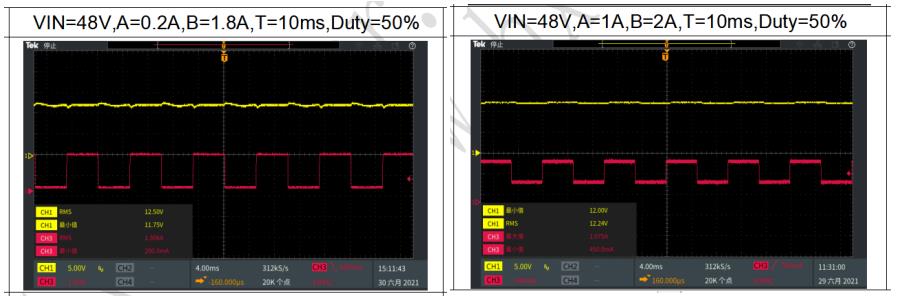

H6215L测试数据

H6215外围元器件简单,系统应用灵活,转换效率高,系统体积小,内置过温保护、过流保护、短路保护等全套可靠性保护电路,动态响应快。





POE供电方案

降压恒压芯片H6215L+协议MOS HG160N10LS
